SATELĪTU ANTENAS UZSTĀDĪŠANA.

                                            Satelītu antenas uzstādīšanu veic sekojošā secība:



1. Noteikt pavadoņa atrašanas vietu





POZICIJA	PAVADONIS	AZIMUTS*	ELEVĀCIJA**
4,00°W	Amos 2/3	212.5°	20.7°
4,8°E	Astra 4A	202.7°	23.0°
9,0°E	Eurobird 9A	197.8°	23.9°
13,00°E	Hot Bird 6/8/9	193.2°	24.5°
19,2°E	Astra	185.9°	25.1°
28.2°E	Astra 2A	175.1°	25.1°
36.0°E	Eutelsat W4	165.9°	24.4°



Ši tabula attiecas uz Rīgu un Rīgas rajonu.

Pārējos Latvijas rajonos elevācijas izmaiņas var mainīties +/- 3°

* Pavadona azimuts jāatrod ar kompasa palīdzību.

**Elevācija – pavadona augstums virs horizonta. (Elevācija tiek atzīmēta uz antenas mehanisma).



2. Noteikt antenas uzstādišanas vietu

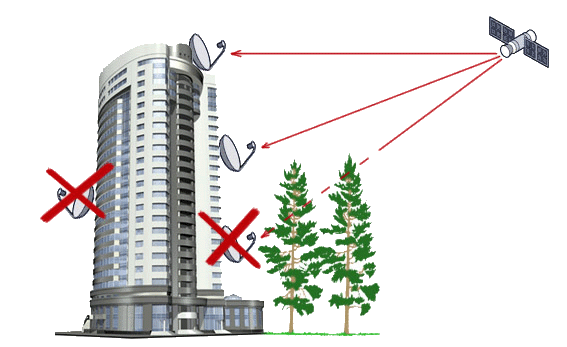

Galvenais kritērijs, izvēloties antenas uzstādīšanas vietu - neaizsegts skats pret satelītu.

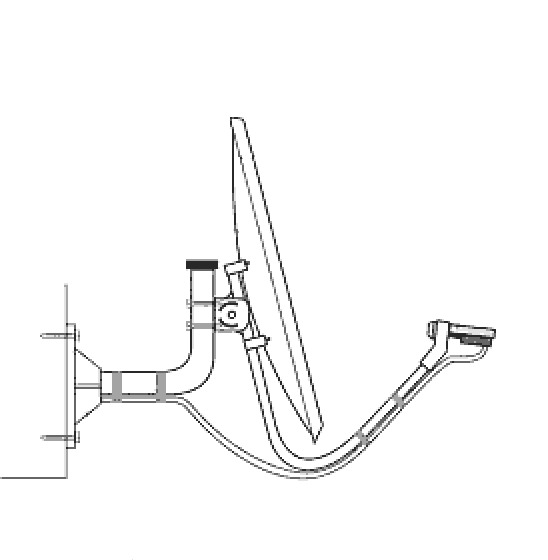

3. Kronšteina pieskrūvēšana

  1) Pielieciet kronšteinu pie sienas un atzīmējiet pirmā caurum urbšanas vietu

  2) Izmantojot urbi, izurbējiet sienā caurumu

  3) Izveidotajā caurumā ielieciet dibeli

  4) Atkārtojiet 1-3 darbību priekš pārējām kronšteina kājām

  5) Pieskrūvējiet kronšteinu pie sienas ar skrūvi.



 4. Antenas saskrūvēšana







5. Antenas piestiprināšana uz kronšteinu



6. Antenas regulēšana:

Veiciet antenas sākotnēju regulēšanu, izmantojot datus, kas doti tabulā pirmā sadaļā.

Pēc azimuta un elevācijas noteikšanas, pieskrūvējiet antenu tā. Lai to varu grozīt pa labi - pa kreisi uz augšu – uz leju ar zināmu spēku, bet bez spēka pielietošanas, lai tā paliktu nekustīga.



7. Signāla meklēšana:

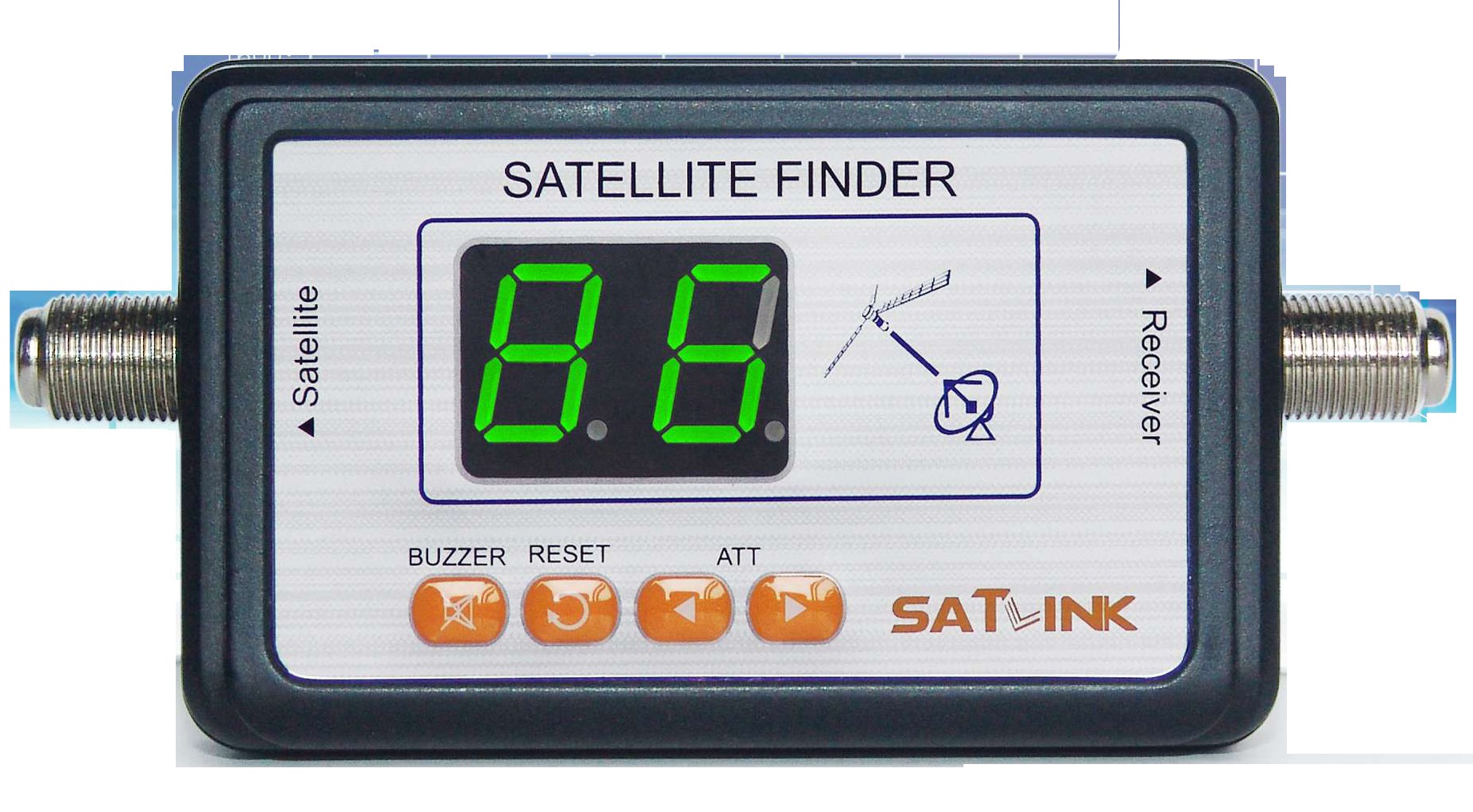

1)      Ņēmam Satellite Finder. Vienu kabeļa galu, kurš iet no resivera pieslēdzam pie izējas "TO REC", bet otro kabeļa galu kurš iet no konvertora pieslēdzam pie izējas "TO LNB".









2)      Talāk norēgulējam antenu uz pavadoni līdz sasniedzam maksimālo līmeni uz Satellite Finder indikatora.

3)      Sameklējot signālu atslēdzam tuneri no elektrotīkla

4)      atvienojiet Satellite Finder, savienojiet konventeru un tuneri.

5)      Ieslēdzam tuneri.

6)      Ieejam menu, izvēlamies kanālu meklēšanu (automatisko).

7)      Instalējam kanālus, saglabājam

     8)      Pārbaudam kanālu sarakstu, viss sader – ОК, kanālu saraksts nesakrit – atkārtojām soļus 1 – 7

9)      Pabeidzot kanālu meklēšanu cieši pievelciet visus antenas uzgriežņus.











                                                                 Patīkamo skatīšanos
